RK3288 四核安卓主板 WS-R3288D RockChip

芯片平台：RockChip RK3288
CPU主频：1.6GHz
接口：LVDS+EDP+MIPI+HDMI
通信：以太网/WiFi/4G LTE
产品描述：安卓主板 RK3288 数字标牌售货机
在线订购

【 datasheet download 】

Model: WS-R3288D

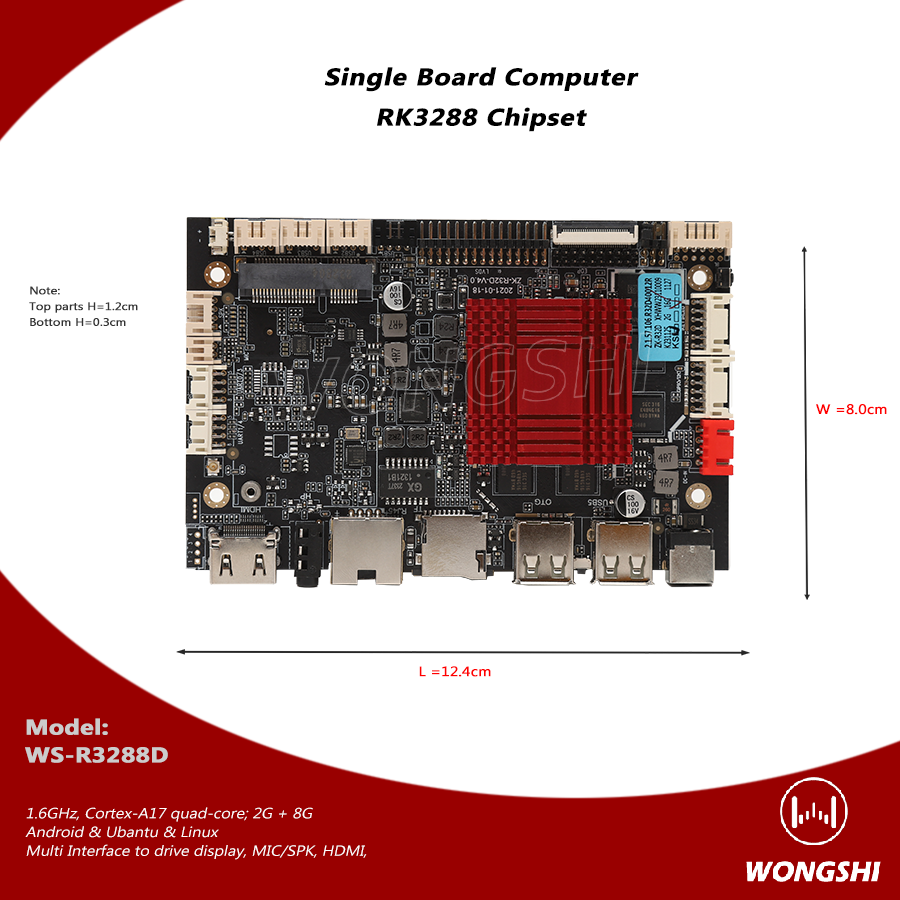

PCBA size LxWxH：124mm* 80mm *12mm

https://docs.wongshi.com/data/WS-R3288D.pdf

安卓主机 (型号 WS-R3288D)

※1.产品概述

◆ RK3288 安卓一体板，采用瑞芯微 RK3288 四核芯片方案，支持谷歌 Android5.1系统。RK3288 是全球第一个四核 ARM 全新 A17 内核芯片、全球第一个支持最新超强 Mali-T76x 系列 GPU 的芯片以及全球第一个 4Kx2K 硬解 H.265 的芯片，支持主流音视频格式和图片的解码。支持双屏异显功能，双 8/10 位的 LVDS 接口，支持3840*2160，能驱动 7”到 108” 4K*2K 显示屏，支持 EDP /MIPI显示接口输出。支持 4K*2K 级。
◆ HDMI-2160p 输出，支持 4K 级的视频播放。支持红外遥控器，WIFI/蓝牙, 4G/3G 模块。
◆ 遥控/重力感应/GPS/支持串口扩展/IO 口扩展/MIPI 摄像头等功能，接口丰富，被广泛的应用到广告机、互动一体机、安防、工控等等智能控制领域。由于其硬件平台化、Android 智能化的特点，在需要进行人机交互，网络设备交互时，都可以在智能终端主板上进行使用。

※2.应用领域

◆ 广告机 ◆ 互动一体机 ◆ 工控机 ◆ 教育班牌 ◆ 人脸识别终端 ◆ 通道闸机

※3.产品特点

◆ 高性能：RK3288 芯片采用四核 A17 方案，是目前市面上性能最强的四核芯片之一。超强 Mali-T76x GPU采，能够播放各种格式高清 4K*2K 视频，能处理复杂的互动操作。
◆ 高稳定性：RK3288 安卓一体板，在硬件、软件上，增加自己独有的技术来保证产品的稳定性，可以使最终产品达到 7*24 小时无人值守。
◆ 高扩展性：五个 USB 口，两个串口，两个 I2C 接口，一路485接口，四个 IO 扩展口，一个SPI接口能扩展更多的外设设备。

※4.硬件参数

CPU	瑞芯微 RK3288 最强四核 1.8GHz Cortex-A17 四核 GPU MailT764
内存	DDR3 1G/2G(默认)（最高支持4G）
内置存储器	8GB（默认）/16G/32G 可选
显示屏接口	EDP/MIPI 接口，LVDS 接口（单路，6 位双路，8 位，10 位双路）。支持最大分辨率38402160，支持HDMI 7"-108" 4K2K 显示屏,支持双屏异显功能
操作系统	Android 5.1
触摸屏	提供I2C 接口（可以支持多点电容触摸）。支持 USB 接口（多点红外触摸，多点电容触摸，多点电阻触摸，,多点纳米膜触摸,多点声波触摸，多点光学触摸。）
网络	具备RJ45 百兆网口, 支持 Ethernet。
	WIFI/BT: RTL8723BS,WIFI 2.4G 802.11a/b/gn BT4.0 (默认)
	AP6225,WIFI 5.0G/2.4G 802.11a/b/gn BT4.0 (选配)
	3G/4G: 支持 WCDMA、EVDO、CDMA;LTE-TDD/LTE-FDD
视频播放	支持 wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4 等
图像旋转	支持 0 度，90 度，180 度，270 度手动/自动旋转。支持重力感应功能（选配）
实时时钟	内置实时时钟供电电池，支持定时开关机
看门狗	支持软件\硬件看门狗
接口	2 路串口 R232 ,一路串口兼容 485。支持各种串口设备打印机，刷卡等外设
	5 路 USB,支持各种 USB 外设（摄像头，TP…）
	LVDS/EDP/MIPI/HDMI-B
	GPIO，IR，SPI, 12C-TP, 12C
音视频输出	左右声道输出,内置 8R/5W*2 功放
系统升级	支持 USB 升级，网络升级
